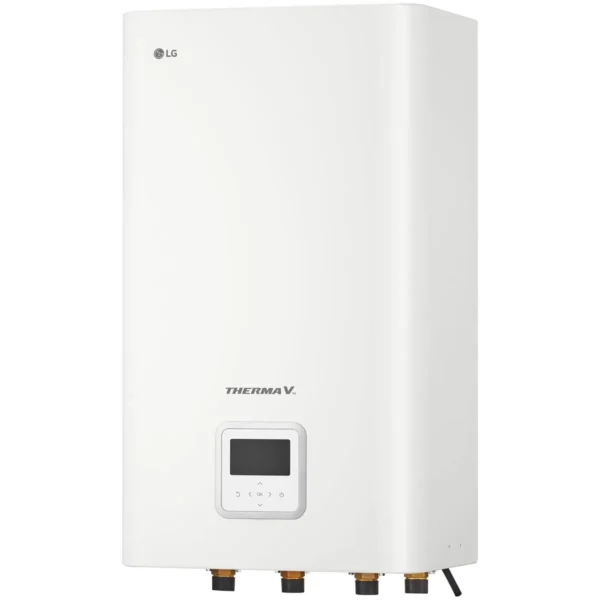

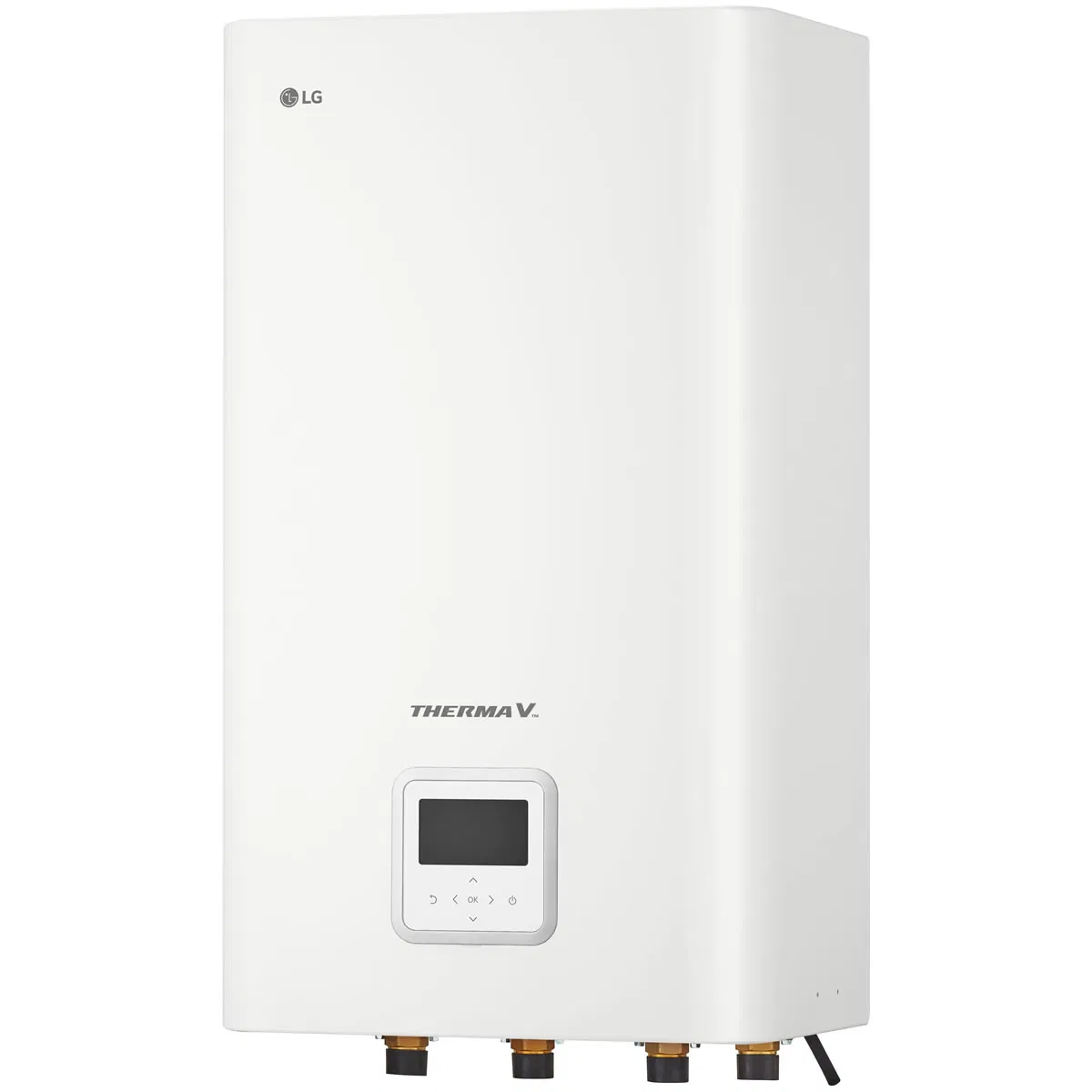

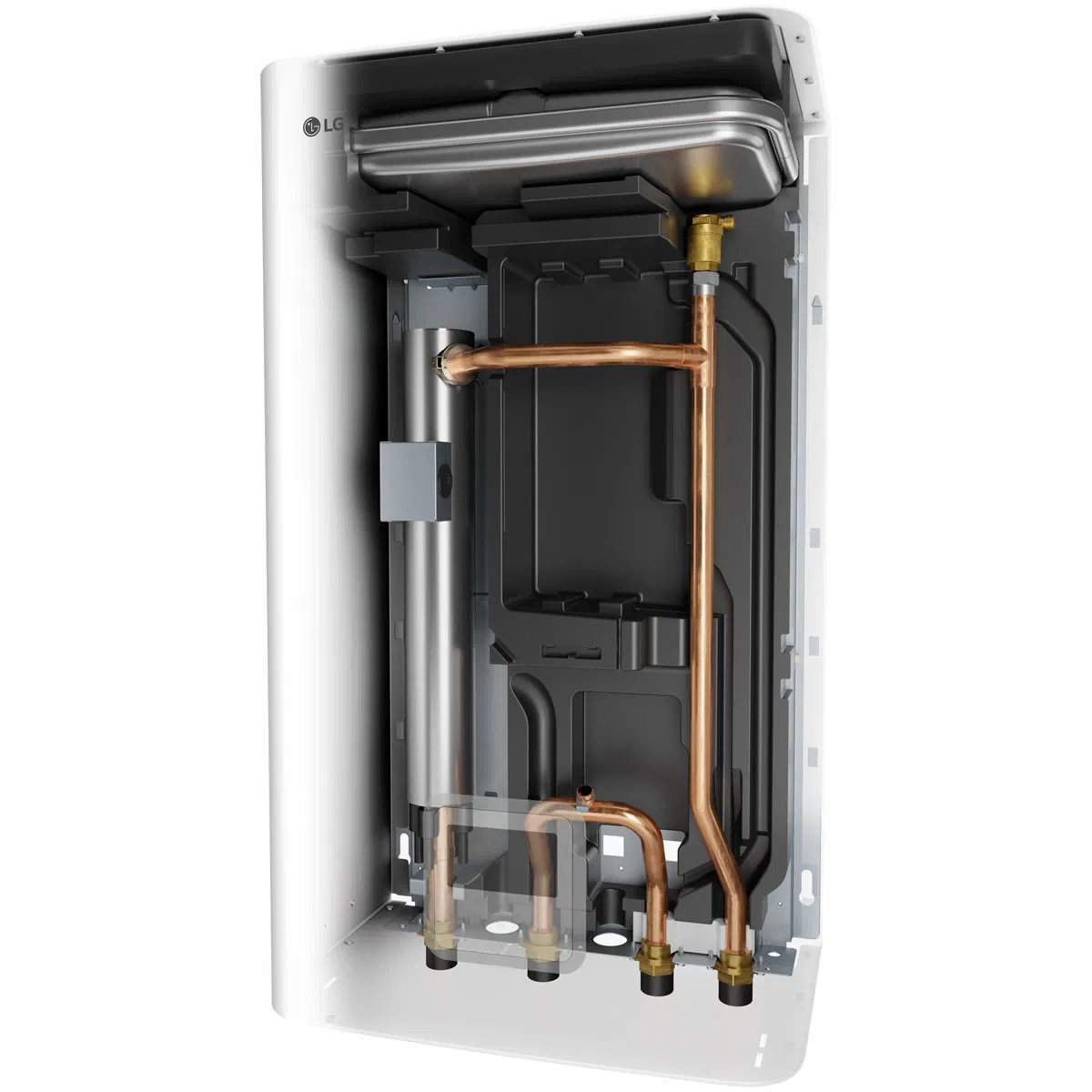

LG Therma V R290 Hydrobox Inneneinheit

Technische Daten:

Betriebsbereich Wasseraustrittstemperatur

Heizen (Min. ‒ Max.)

1 ‒ 75°C

Kühlen (Min. ‒ Max.)

5 ‒ 27°C

Warmwasser (Min. ‒ Max.)

15 ‒ 80°C

Zusatzheizung

Leistung pro Stufe

2 × 3,0 kW (6 kW Modell) / 3 × 3,0 kW (9 kW Modell)

Stromversorgung V/Ph./Hz

400 / 3 / 50

Nennbetriebsstrom

13 A (6 kW Modell) / 26 A (9 kW Modell)

Leitungsanschlüsse (Wasser)

Vorlaufleitung Heizkreis

1″-Außengewinde nach ISO 7-1 (kegeliges Rohrgewinde)

Rücklaufleitung Heizkreis

1″-Außengewinde nach ISO 7-1 (kegeliges Rohrgewinde)

Leitung zur Außeneinheit

1″-Außengewinde nach ISO 7-1 (kegeliges Rohrgewinde)

Leitung von der Außeneinheit

1″-Außengewinde nach ISO 7-1 (kegeliges Rohrgewinde)

Allgemeine Daten

Abmessungen B × H × T

490 × 850 × 315 mm

Gewicht Leer

3 Ph.: 31,0 kg

Außen Farbe / RAL-Code

Verkehrsweiß / RAL 9016

Stromversorgung

Spannung, Phase, Frequenz V/Ph./Hz

230 / 1 / 50

Empfohlener Schutzschalter

10 A

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), “nicht-steckerfertigen Geräten” ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
